一、適用范圍
GCK(功能等同于或優于GCL)低壓抽出式成套開關設備(以下簡稱“開關設備”）適用于額定工作電壓380V, 交流三相四線、三相五線系統，作為電力系統的發電廠、變電站、丁礦企業和高層建筑中受電、饋電、無功功率補償、電能計量、照明及電動機集中控制之用。
本產品符合：GB7251《低壓成套開關設備和控制設備》、JB/T9661《低壓抽出式開關設各》IEC439 低壓成套開關設備和控制設備》標準。

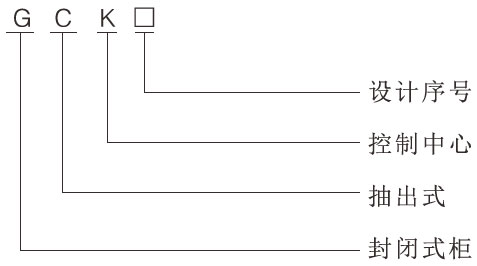

二、型號及其含義

三、正常使用條件
1 海拔高度：2000m及以下。
2 環境溫度:-5℃～+40℃,日平均溫度不高于+35℃。
3 扣對濕度：在溫度為+4CTC 時不超過50%; 在溫度較低時允許有較高的相對濕度，有可能偶然產生凝露；例如+20°C 時為90%。
4 沒有火災、爆炸危險、嚴重污染、化學腐蝕及劇烈振動的場所。
5 與垂直面傾斜不超過5°。
6 適用十以下溫度的運輸和儲存過程， -25°C?+55°C, 在短時間內（不超過24h) 不超過+70℃。
7 如上述使用條件不能滿足時，應由用戶在訂貨時向本公司提出，協商解決。

四、主要技術參數

1額定絕緣電壓：660V、1000V;

2額定工作電壓：380V、660V;

3 輔助電路額定電壓：AC 220V、380V、DC 110V、220V;

4額定頻率：50Hz?（60) Hz;

5額定電流：水平母線<3150A;垂直母線630A、800A, 1200A 6額定短時耐受電流：50、80kA/1s,中性母線30kA/1s;

7 額定峰值電流：105kA/0.1s，50kA/0.1s;

8功能單元（抽屜）分斷能力：50kA (有效值）；

9外殼防護等級：IP30、IP40;

10母線設置：三相四線制、三相五線制；

11操作方式：就地、遠方、自動。
