XGN66-12型固定式封閉開關設備（以下簡稱開關柜）是我公司新-代高壓電器成套產品，符合國家標準GB3906《- 35KV交流金屬封閉開關設備》電氣部DLT404《戶內交流高壓開關柜訂貨技術條件》的要求,也滿足國際標準IEC298《1kV以上52kV以下交流金屬封閉開關設備和控制設備的要求》。
該產品吸收了國外的先進技術，它體積小，僅 是普通開關柜體積的50%; 斷路器具有可靠性高,性能好；“五防”聯鎖機械可靠、簡單等優點。開關柜是3.6、7.2、 12kV三相交流電50Hz單母線分段的戶內成套裝置，作為接受和分配電能之用。并具有對電路進行控制、保護和監測等功能，可使用在各類型發電廠、變電站及工礦企業，高層建筑等場所，也可與環網柜組合應用于開閉所中。

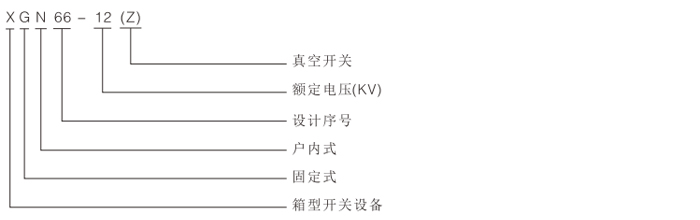

二.型號含義

三、使用的環境條件
1、海拔高度不超過1000m;
2、環境溫度：-25℃～+40℃,24小時內平均溫度不超過+35℃
3、水平傾斜度不大于3℃;
4、地震烈度不超過8℃;
5、無劇烈震動和沖擊及爆炸危險場所。

四、結構特征

1、 柜體采用優質角鋼焊接而成。

2、 斷路器室位于柜體中（下）部，安裝、調試、維護方便；標準配裝ZN63A(VSI-12)斷路器，并設有壓力釋放通道，確保人身安全。

3、 采用先進可靠的旋轉式隔離開關，可在主母線帶電下安全進入斷路器室檢修。

4、 整柜防護等級IP2X。

5、 設有可靠功能齊全的強制性機械閉鎖裝置，簡便有效達到“五防”要求。

6、 具有可靠的接地系統。

7、 門上裝有觀察窗，可清楚觀察到柜內元件地工作狀態。

8、 操作機械閉鎖采用XGN2-12柜用的JSXGN閉鎖機構，簡單可靠方便實用。

9、 進出線電纜低于柜底前部，方便用戶連接。

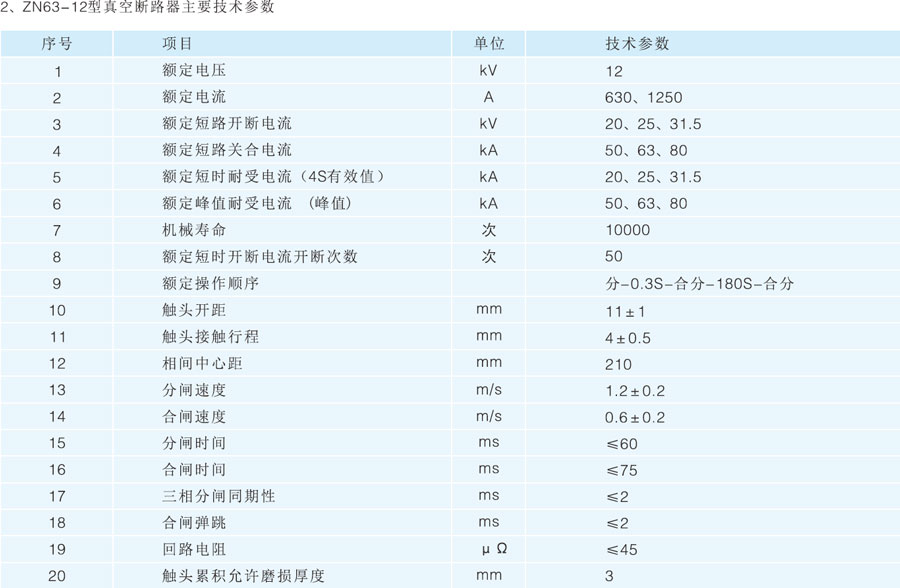

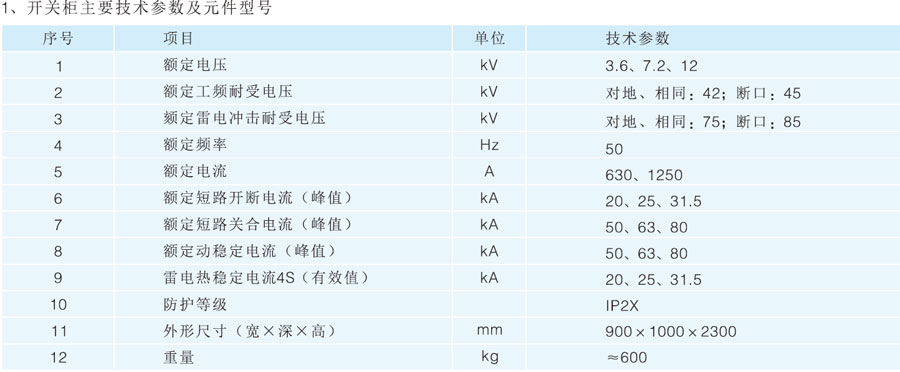

五、主要技術參數
